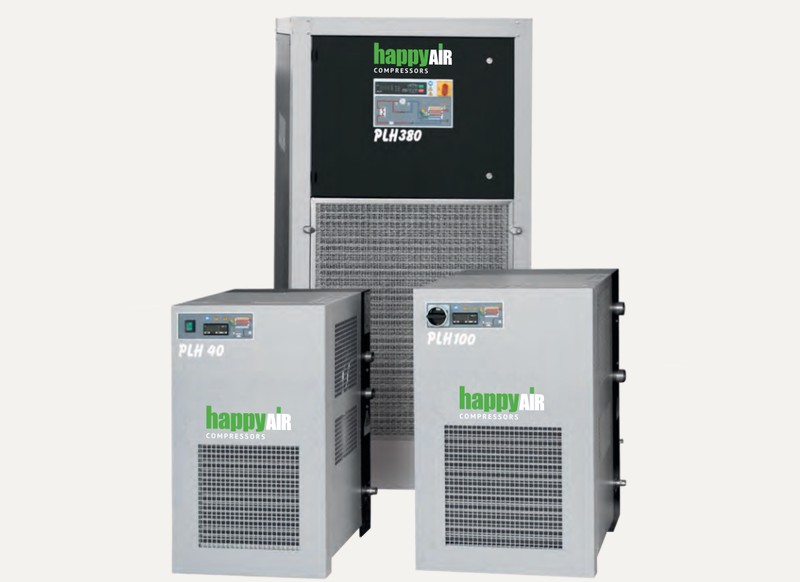

PLH Hochdruck-Kältetrockner
Die PLH-Trocknerreihe ist konzipiert für Anwendungen mit Arbeitsdrücken bis 50 bar
Die PLH-Trocknerreihe ist konzipiert für Anwendungen mit Arbeitsdrücken bis 50 bar
Die Geräte empfehlen sich durch Effizienz und robusten Aufbau. Die Trockner für Hochdruck-Drucksysteme gibt es in punkto Leistung und Funktion fein skaliert. Zudem ist bei der Entwicklung ein hoher Anspruch an die leichte Inspektion und Wartung eingeflossen.
| Modell | Kältemittel [Typ] |
Durchfluss [m3/h] |
[l/min] |
Spannungsversorgung [Ph/V/Hz] |
Anschluss |
|---|---|---|---|---|---|
| PLH 4C | R134a | 25 | 417 | 1/230/50-60 | G3/8" |
| PLH 8C | R134a | 45 | 800 | 1/230/50-60 | G3/8" |
| PLH 12C | R134a | 72 | 1.200 | 1/230/50-60 | G3/8" |
| PLH 15 | R134a | 90 | 1.500 | 1/230/50-60 | G3/4" |
| PLH 22 | R134a | 135 | 2.250 | 1/230/50 | G3/4" |
| PLH 30 | R407c | 180 | 3.000 | 1/230/50 | G3/4" |
| PLH 40 | R407c | 240 | 4.000 | 1/230/50 | G3/4" |
| PLH 50 | R407c | 315 | 5.250 | 1/230/50 | G1" |
| PLH 75 | R407c | 450 | 7.500 | 1/230/50 | G1" |
| PLH 100 | R407c | 615 | 10.250 | 1/230/50 | G1" |
| PLH 130 | R407c | 810 | 13.500 | 1/230/50 | G1 1/2" |
| PLH 160 | R407c | 1.008 | 16.800 | 1/230/50 | G1 1/2" |
| PLH 50 3 Ph | R407c | 315 | 5.250 | 3/400/50 | G1" |
| PLH 75 3 Ph | R407c | 450 | 7.500 | 3/400/50 | G1" |
| PLH 100 3 Ph | R407c | 615 | 10.250 | 3/400/50 | G1" |
| PLH 130 3 Ph | R407c | 810 | 13.500 | 3/400/50 | G1 1/2" |
| PLH 160 3 Ph | R407c | 1.008 | 16.800 | 3/400/50 | G1 1/2" |
| PLH 210 | R407c | 1.260 | 21.000 | 3/400/50 | G2" |
| PLH 270 | R407c | 1.620 | 27.000 | 3/400/50 | G2" |
| PLH 380 | R407c | 2.280 | 38.000 | 3/400/50 | G2" |
| PLH 400 | R407c | 2.430 | 40.500 | 3/400/50 | FL. ANSI 3" |
| PLH 500 | R407c | 3.030 | 50.500 | 3/400/50 | FL. ANSI 3" |
| PLH 650 | R407c | 4.020 | 67.000 | 3/400/50 | FL. ANSI 3" |
| PLH 830 | R407c | 5.010 | 83.500 | 3/400/50 | FL. ANSI 3" |
| PLH 1000/WC | R407c | 6.060 | 101.000 | 3/400/50 | FL. ANSI 3" |
Der Wärmetauscher besitzt eine erhöhte Widerstandsfähigkeit gegen pulsierende Luftströme wie z.B. aus Kolbenkompressoren. Rohre und Kondensat-Sammelbehälter bestehen aus Edelstahl. Die vertikale Strömung im Gegenstrom am Ausgang verhindert die Bildung von Kondensat in den Werksleitungen.

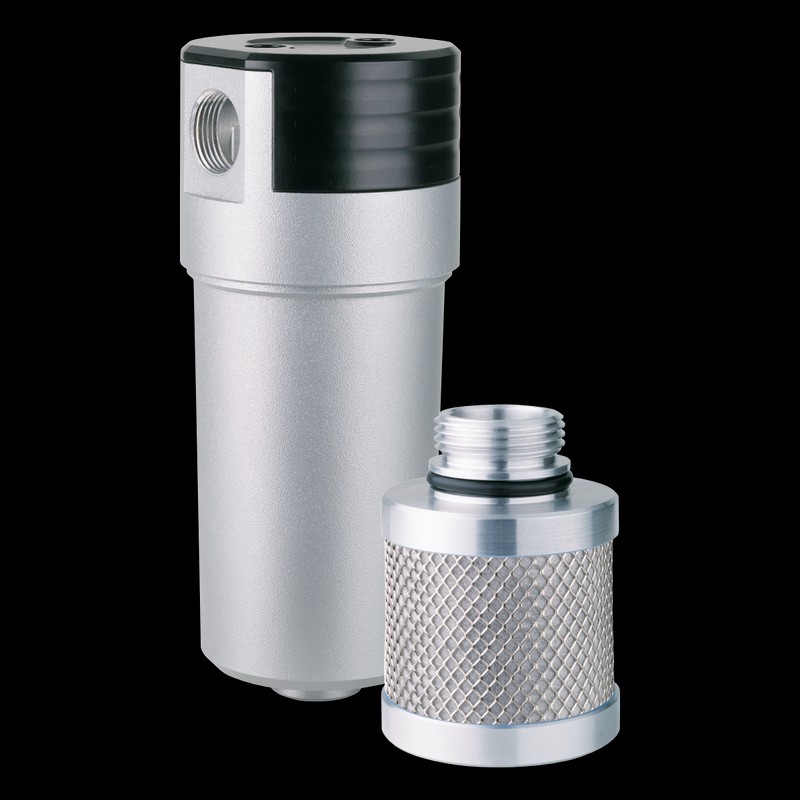

Die FH Hochdruck Filter ergänzen das Programm der PLH Trockner um 4 Filterklassen für Arbeitsdrücke bis 50 bar. Zum Schutz vor Korrosion sind alle Gehäuse pulverbeschichtet.
Die Verkleidung ist leicht abnehmbar und bietet einfachen Zugang zu allen Teilen im Trockner. Die übersichtliche Anordnung der Komponenten, die einfache Zusammensetzung des Kältemittelkreislaufs und die Nummerierung der Leitungen im elektrischen System erleichern dem Bediener die Durchführung der Standardkontrollen.
Als Option kann die ACT-Serie mit einer speziellen Korrosionsschutzbehandlung versehen werden. Die Behandlung, kombiniert mit den Eigenschaften des ALU-DRY Wärmetauschers, ermöglichen den Betrieb des ACT-Trockners unter ungünstigen Bedingungen wie z.B. bei Umgebungen mit Ammoniak- und Schwefelvorkommen oder in Küstennähe.
Umgebungstemperatur von 25 °C, Drucklufteintrittstemperatur 35°C, Betriebsdruck 7 bar und Drucktaupunkt 3 °C - ISO 8573.1
